16 de des. 2015

Sensor d’estirament



Un sensor d’estirament és, aparentment, com una goma elàstica però té la particularitat de tenir una resistència elèctrica que varia amb l’estirament.

Sensor d’estirament

Combinant-lo amb una resistència fixa el podem llegir amb una entrada analògica del microcontrolador. La figura mostra la connexió més habitual.
connexió del sensor d’estirament

Adafruit els comercialitza en una tira d’un metre de llarg acompanyada de dues pinces de cocodril i una resistència per poder-lo fer servir immediatament.

9 de des. 2015

Altres plaques de control



Ja havíem comentat algunes plaques de control. Avui en comentarem algunes més.

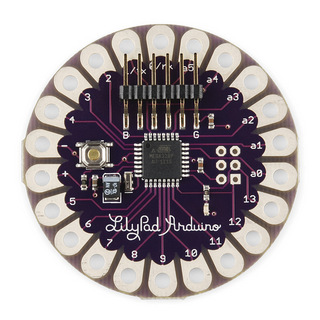

LilyPad Arduino

La placa LilyPad Arduino mesura uns 50 mm de diàmetre i té 14 entrades/sortides binàries i 6 d’analògiques.

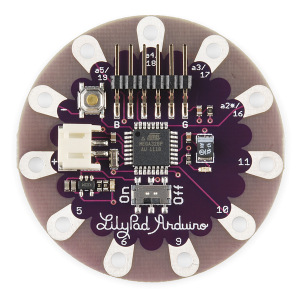

LilyPad Arduino Simple

La LilyPad Arduino Simple també mesura 50 mm i té 9 entrades/sortides binàries i 4 d’analògiques.

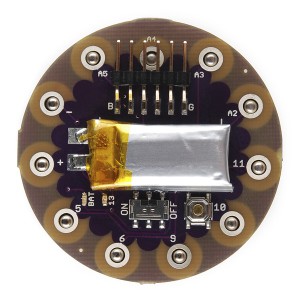

LilyPad Arduino SimpleSnap



La LilyPad Arduino SimpleSnap és equivalent a la LilyPad Arduino Simple però porta una bateria incorporada i també botons de pressió. Això permet treure la placa a l’hora de rentar la peça de roba i també poder fer servir la mateixa placa en diversos projectes.

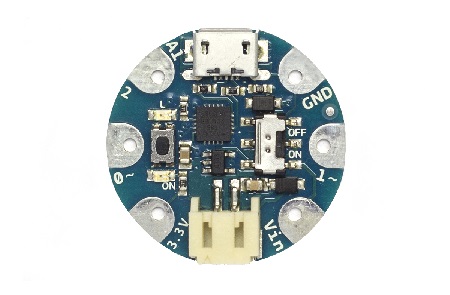

També podem trobar l’Arduino Gemma que és equivalent a la d'Adafruit i mesura 28 mm de diàmetre i té 3 entrades/sortides binàries i 1 d’analògica.

LilyTwinkle

2 de des. 2015

Un brunzidor inductiu per cosir



Fa uns mesos vam parlar d’un brunzidor piezoelèctric que ens permetia posar una melodia a les nostres creacions. Aquell brunzidor tenia l’avantatge de ser molt petit però, en canvi, tenia l’inconvenient de que no estava dissenyat per ser cosit.

Avui presentem una altre brunzidor, aquest inductiu, que va muntat en una placa adequada per cosir de 2 cm de diàmetre.


Brunzidor
Cal tenir present que els brunzidors inductius no es poden deixar connectats permanentment perquè equivalen a un curtcircuit. Només es poden fer servir amb la funció Tone o bé connectant i desconnectant la sortida a una velocitat molt ràpida.

Els brunzidors no es poden rentar.
